Elektronische Treffererkennung & digitale Zielscheibe für Schießtraining und Simulation
Digitale Zielscheibe und elektronische Treffererkennung für mobiles Schiesstraining bei Behörden
Elektronische Treffererkennung mit digitaler Zielscheibe ermöglicht präzises Schießtraining, realistische Schießsimulation und automatisierte Waffentests. Die kamerabasierte Trefferanzeige mit Infrarot-Beleuchtung liefert Ergebnisse in Echtzeit und mit hoher Genauigkeit.

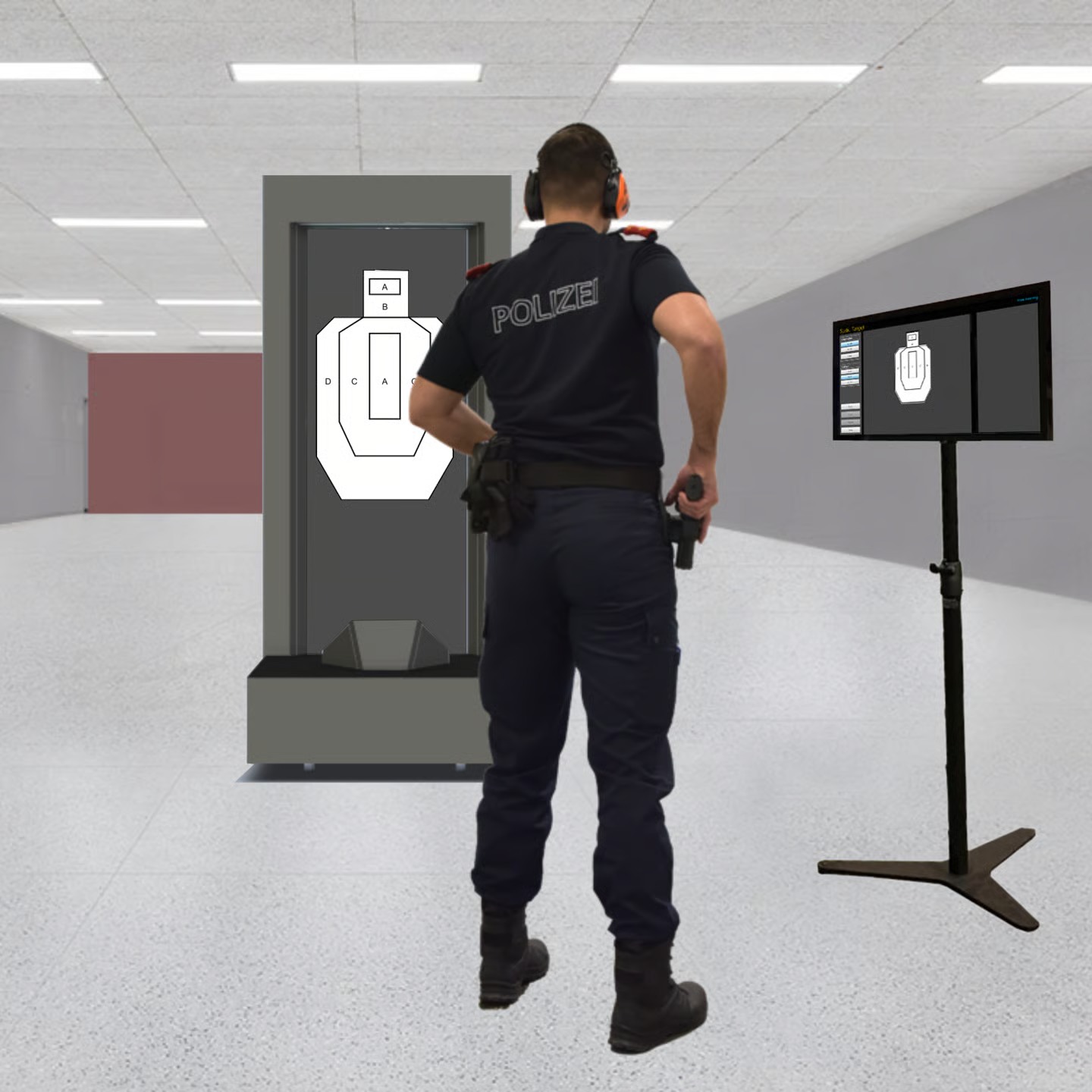

Für die Schiesstrainingsplattform TARGETMASDR haben wir die elektronische Treffererkennung und Auswertelogik für eine mobile Schiesstrainingsanlage entwickelt. Im Mittelpunkt stand eine Lösung für digitale Trefferanzeige, elektronische Schusserkennung und kamerabasierte Zielanalyse, die im Trainingsbetrieb zuverlässig, präzise und flexibel einsetzbar ist.
Die Plattform ist als mobiles, sofort einsatzbereites System ausgelegt – anschließen, starten und direkt trainieren („Plug & Score“). Sie lässt sich in Raumschiessanlagen und in angepassten Trainingsumgebungen verwenden und ist insbesondere für Behörden wie Polizei und Zoll sowie Sicherheitsunternehmen konzipiert. Neben der reinen Trefferanzeige waren vor allem Auswertequalität, Echtzeitfähigkeit, Anpassbarkeit an unterschiedliche Anlagenbreiten und eine einfache Inbetriebnahme bei der Entwicklung entscheidend.
Weitere Informationen zur Gesamtplattform finden sich direkt bei TARGETMASDR.
Worum es im Projekt ging
- Elektronische Schusserkennung für reale Trainingssituationen und digitale Zielsysteme
- Digitale Trefferdarstellung auf Zielbild und Bedienmonitor
- Auswertung von Schussfolge, Zeit und Punktzahl
- Unterstützung verschiedener Trainingsmodi und Zieltypen
- Praxisgerechte Nutzung in mobilen oder bestehenden Anlagen
Was an der Lösung wichtig war
- Echtzeitfähigkeit für unmittelbares Trainingsfeedback
- Robuste Auswertung für reproduzierbare Ergebnisse
- Flexible Einbindung in unterschiedliche Trainingskonzepte und Anlagengeometrien
- Übersichtliche Bedienung für Ausbilder und Schützen
- Erweiterbarkeit für Programme, Ziele und Auswertungen

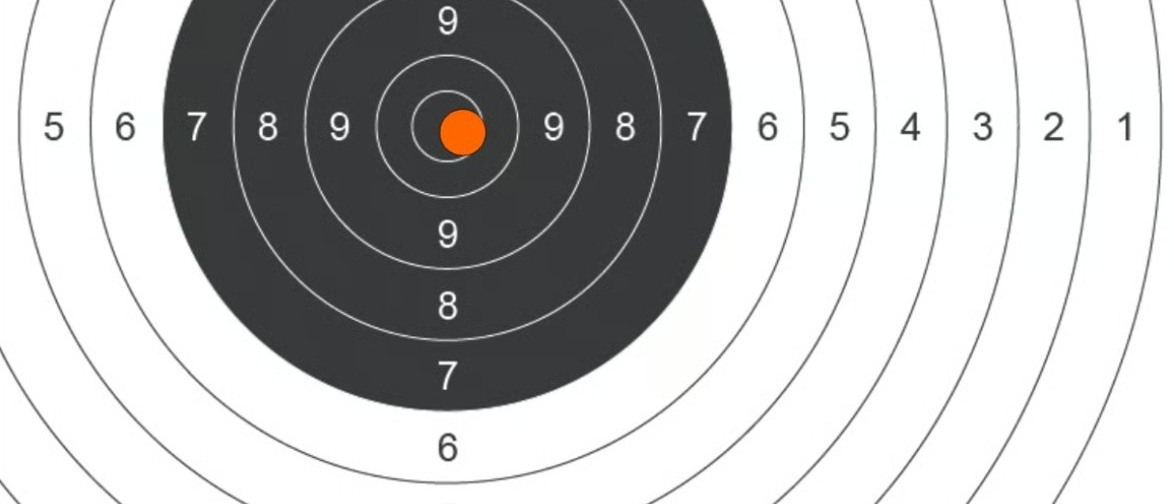

Elektronische Treffererkennung und digitale Trefferanzeige in Echtzeit

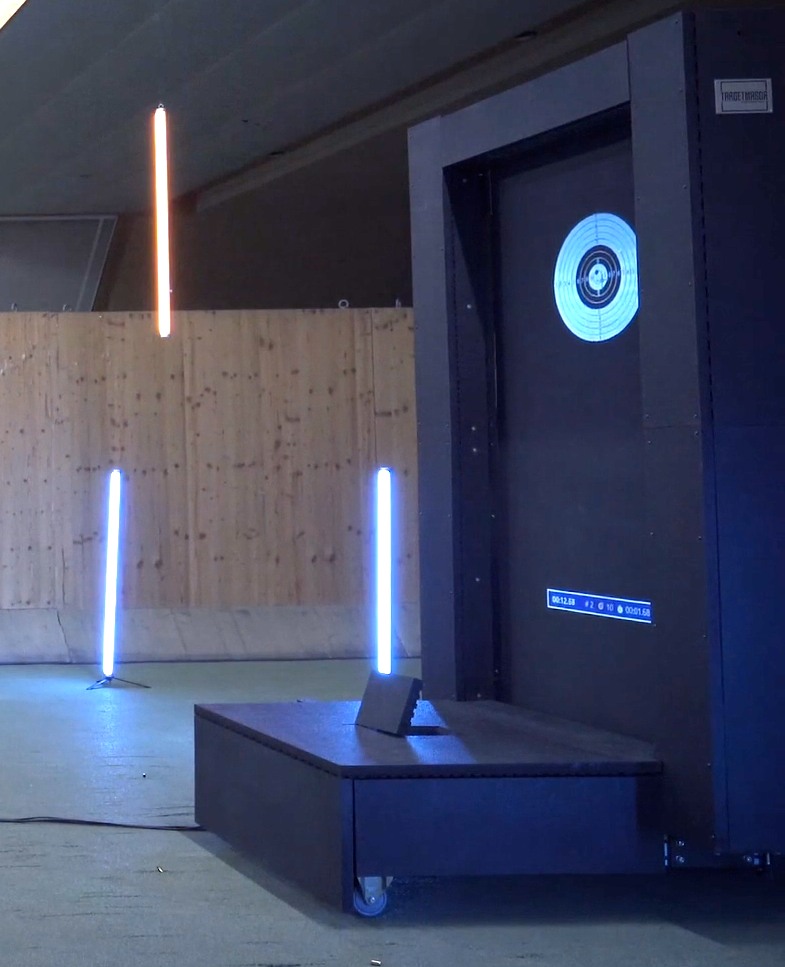

Im Zentrum der Lösung steht die kamerabasierte Treffererkennung mit Infrarot-Beleuchtung. 9-mm-Projektile können dabei Geschwindigkeiten von mehr als 350 m/s erreichen. Die Auslegung der Erkennung zielt auf eine Genauigkeit von mindestens ± 5 mm, damit Treffer auch bei anspruchsvollen Trainingssituationen sicher lokalisiert und ausgewertet werden können.

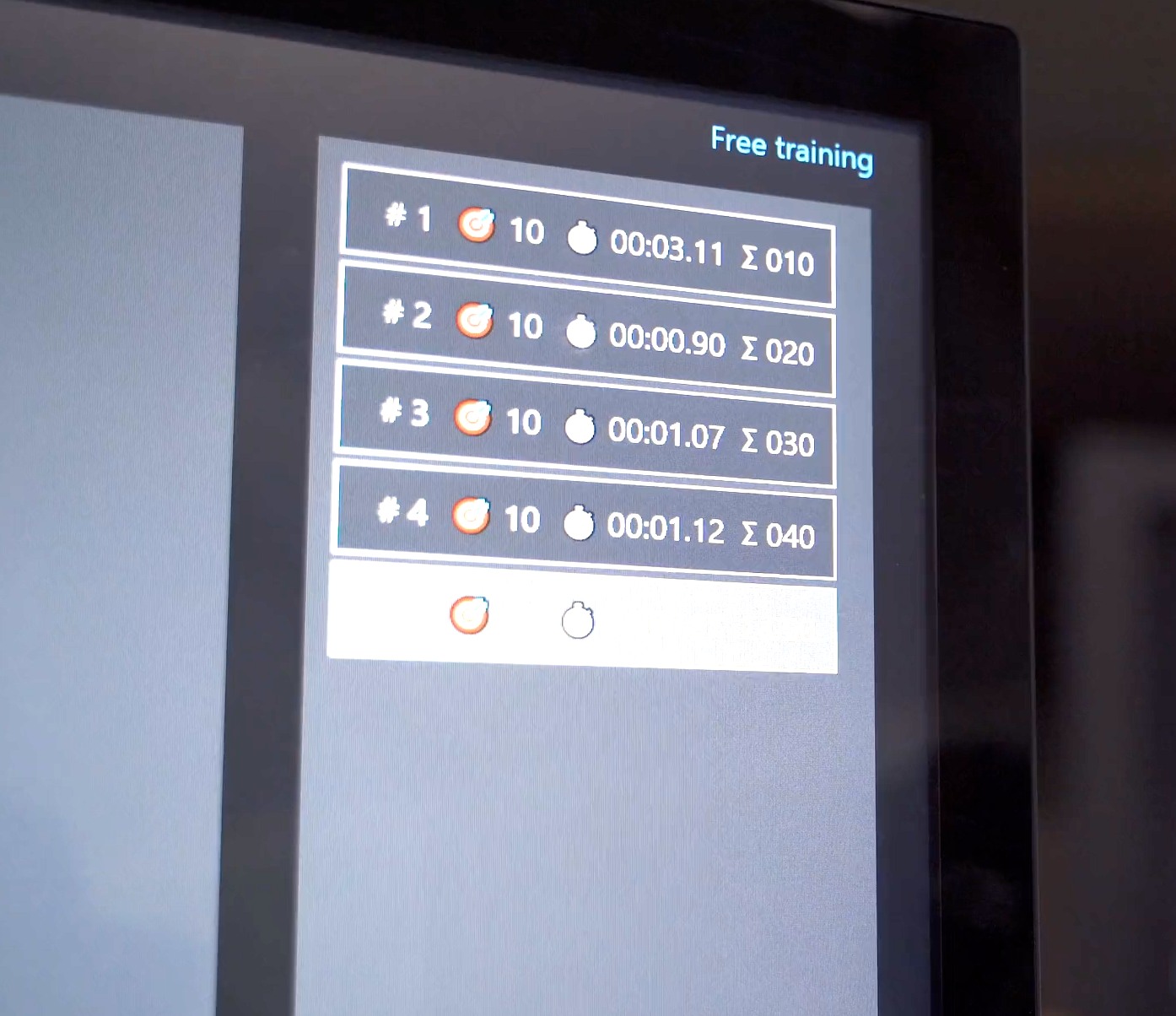

Die Treffer werden unmittelbar verarbeitet und als elektronische Trefferanzeige auf der digitalen Zielscheibe sowie auf einem Monitor dargestellt. Dadurch entsteht direkt während der Übung eine klare Rückmeldung über Schusslage, Reihenfolge und Trainingsergebnis.
Für Trainingssysteme dieser Art reicht eine reine Trefferanzeige allein nicht aus. Entscheidend ist, dass die Information zeitnah und verständlich bereitsteht. Nur so können Schützen und Ausbilder das Ergebnis unmittelbar einordnen und in den Trainingsablauf integrieren.
Gleichzeitig muss die Erkennung in eine Umgebung passen, in der unterschiedliche Übungen, Zieldarstellungen und Schussfolgen vorkommen. Genau deshalb wurde die Lösung so ausgelegt, dass sie strukturiertes Training ebenso unterstützt wie dynamische Szenarien.
- Echtzeit-Anzeige: Treffer werden direkt visualisiert
- Kamerabasiert: Auswertung über optische Erfassung mit Infrarot-Beleuchtung
- Präzise: Zielgenauigkeit im Bereich von mindestens ± 5 mm
- Schnell: ausgelegt für 9-mm-Projektile mit bis zu 400 m/s oder 5.56x45 mm bis 1200 m/s
- Flexibel: erprobt mit unterschiedlichsten Kalibern von 4,5 mm bis 9 mm
- Nachvollziehbarkeit: Schussreihenfolge, Zeiten auf 0,01 s genau und Punkte werden dokumentiert
- Trainingsnutzen: unmittelbares Feedback für Korrektur und Bewertung
- Praxisnähe: geeignet für mobile und integrierte Trainingsumgebungen
Digitale Trefferauswertung, Trefferanalyse und Trainingsdaten für Schießtraining und Simulation
Ein zentraler Vorteil des Systems ist die hohe Effizienz im Schießtraining: Treffer werden dem Schützen sofort und deutlich auf der elektronischen Zielscheibe angezeigt. Dadurch entsteht unmittelbar verwertbares Feedback, ohne Unterbrechung des Trainingsablaufs.
Nach Abschluss einer Übung stehen die Ergebnisse ohne Wartezeit zur Verfügung – wahlweise als Ausdruck oder als PDF-Report. Das ermöglicht eine direkte Auswertung, Dokumentation und Weitergabe der Trainingsdaten.
Neben der Treffererkennung war die strukturierte Auswertung der Trainingsdaten ein wesentlicher Teil des Projekts. Die Lösung unterstützt die Anzeige von Schussreihenfolge, Punktzahl sowie Zeit- und Splitzeiten. Ergänzend dazu lassen sich Streukreise analysieren, Trainingsdaten dokumentieren und für weitere Berichte aufbereiten.
Bestandteile der Auswertung
- Trefferanzeige auf Leinwand, Touchscreen oder Tablet
- Digitale Trefferposition als Grundlage für Auswertung und Training
- Schussreihenfolge mit laufender Nummerierung
- Punktebewertung pro Treffer und gesamt
- Zeitmessung inklusive Splitzeiten und Reaktionszeit
- Gruppen- und Streukreisanalyse
Mehrwert für Training und Prüfung
- Objektivere Bewertung von Übungen und Leistungsständen
- Bessere Vergleichbarkeit zwischen Schützen oder Durchläufen
- Rapporte und Reports für Dokumentation und Nachweis
- Datengrundlage für strukturierte Ausbildungsprozesse
- Basis für spätere Erweiterungen und individuelle Auswertungen
Damit wird die elektronische Treffererkennung nicht nur zum Anzeigeinstrument, sondern zu einem zentralen Baustein eines digitalen Trainingsmanagements. Gerade in professionellen Ausbildungsumgebungen ist diese Verbindung aus Erfassung, Analyse und Dokumentation entscheidend.
Schießsimulation und Unterstützung verschiedener Zielbilder und Trainingsszenarien

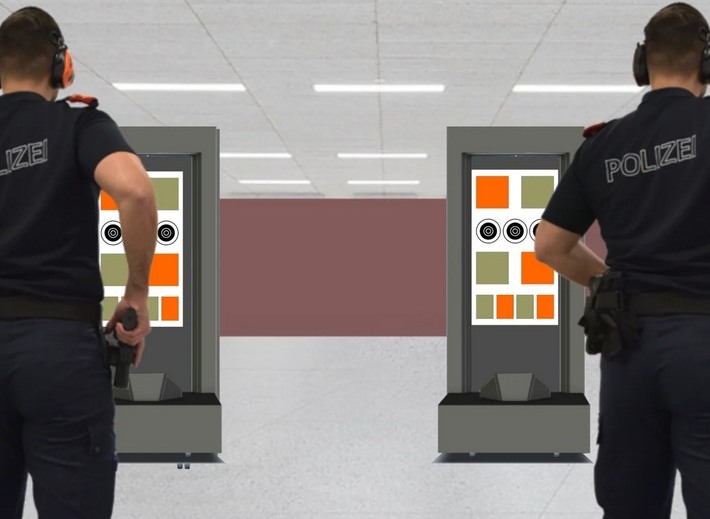

Die Lösung wurde für den Einsatz in einer Plattform entwickelt, die statische, dynamische und interaktive Zielbilder unterstützt. Damit lässt sich die Treffererkennung nicht nur in klassischen Schiessübungen einsetzen, sondern auch in Szenarien mit Entscheidungslogik, Reaktionsanforderungen und variierenden Trainingsabläufen.
Beispiele für unterstützte Trainingsformen
Dazu zählen klassische Zielprogramme ebenso wie Duell-Situationen, Freund-Feind-Szenarien, Mehrfachzielübungen oder Bildsequenzen im Stil von „Shoot / Don’t Shoot“. Die Auswertung bleibt dabei konsistent, auch wenn sich Zieltyp, zeitlicher Ablauf oder Bewertungssystem unterscheiden.
Digitale Distanzsimulation und variable Trainingsgestaltung
Ein weiterer wichtiger Aspekt ist die Verbindung aus realer Schiessdistanz und digitaler Simulation. Dadurch können unterschiedliche Trainingsdistanzen und Abläufe dargestellt werden, ohne dass die physische Anlage für jede Übung umgebaut werden muss. Das erhöht die Flexibilität der gesamten Lösung.
Individuelle Zielbilder und Programme
Über passende Werkzeuge können Zielbilder, Trefferzonen und Punktelogiken an kundenspezifische Anforderungen angepasst werden. Das ist besonders dann wichtig, wenn bestehende Ausbildungsrichtlinien, Prüfungsabläufe oder besondere Trainingsszenarien digital abgebildet werden sollen.
Integration in mobile Schießtrainingssysteme und bestehende Schießstände
TARGETMASDR ist als mobiles System ausgelegt und kann zugleich in vorhandene Trainingsstrukturen eingebunden werden. Für das Projekt war deshalb nicht nur die technische Funktion der Treffererkennung relevant, sondern auch ihre praktische Einsetzbarkeit im realen Trainingsbetrieb.
Die Anlage zur Treffererkennung kann für unterschiedliche Szenarien und breitere Anlagen angepasst werden. Dadurch lässt sich die Lösung nicht nur in kompakten Schiessräumen, sondern auch in erweiterten oder kundenspezifischen Trainingsumgebungen sinnvoll einsetzen.
Die Anlage lässt sich flexibel positionieren und bei Bedarf wieder aus dem Schiessraum entfernen. Dadurch eignet sie sich sowohl für dedizierte Trainingsplätze als auch für Umgebungen, in denen eine Lösung nur temporär genutzt oder mit anderen Systemen kombiniert werden soll.
Gleichzeitig unterstützt die Plattform die Einbindung in bestehende Trainingsmittel, etwa in Kombination mit anderen Zielsystemen, Parcours, Deckungselementen oder ergänzenden Schulungskonzepten. Die elektronische Treffererkennung bildet dabei die digitale Grundlage für Rückmeldung und Auswertung.
Einsatz in Qualitätssicherung, Waffentests und automatisierter Trefferanalyse
Die elektronische Treffererkennung eignet sich besonders für automatisierte Waffentests, bei denen Treffergenauigkeit, Streukreis und Schussverhalten objektiv gemessen werden müssen. Ergebnisse beziehen sich dann auf die jeweilige Kombination aus Waffe und verwendeter Munition.
Die Anlage kann für kurze Funktionstests ebenso eingesetzt werden wie für langlaufende Testreihen. Dadurch lassen sich Veränderungen im Schussverhalten über Zeit, Temperatur oder Belastung systematisch erfassen und auswerten.
Besonders in technischen oder industriellen Anwendungen entsteht so eine belastbare Datengrundlage für Prüfprozesse, Serienkontrollen und Entwicklungsarbeiten. Die digitale Auswertung ermöglicht dabei eine schnelle Analyse und direkte Dokumentation der Ergebnisse.
- Objektive Bewertung: reproduzierbare Messung der Treffergenauigkeit
- Serientests: geeignet für wiederholte und automatisierte Prüfabläufe
- Langzeittests: Analyse von Drift und Verhalten über viele Schüsse
- Dokumentation: digitale Reports für Qualitätssicherung und Nachweisführung
Unser Beitrag im Projekt
Dat-inf hat in diesem Projekt die elektronische Treffererkennung als wesentlichen Teil der Gesamtlösung umgesetzt. Dazu gehört die technische Basis für die Erfassung von Treffern, deren softwaregestützte Verarbeitung sowie die Bereitstellung der Daten für Anzeige und Auswertung.
Solche Projekte liegen genau an der Schnittstelle unserer Kompetenzen in Bildverarbeitung, Messsystemen, kundenspezifischer Softwareentwicklung und Integration in bestehende technische Umgebungen.
Weitere Lösungen: 3D-Bildverarbeitung | Messsysteme | Industrielle Bildverarbeitung
Häufige Fragen zur elektronischen Treffererkennung
Wie funktioniert elektronische Treffererkennung?
Die elektronische Treffererkennung erfolgt kamerabasiert mit Infrarot-Beleuchtung. Dabei wird die Position des Projektils beim Durchgang durch die Zielzone erfasst und in Echtzeit ausgewertet.
Wie genau ist eine digitale Treffererkennung?
Die Genauigkeit liegt typischerweise im Bereich von ±5 mm. Dadurch können sowohl Trainingsauswertungen als auch präzise Waffentests zuverlässig durchgeführt werden.
Kann man Treffergenauigkeit automatisch messen?
Ja, mit elektronischer Treffererkennung lassen sich Treffergenauigkeit, Streukreise und Schussverhalten automatisiert messen und dokumentieren – ideal für Qualitätssicherung und Testläufe.
Was wurde in diesem Projekt konkret entwickelt?
Entwickelt wurde die elektronische, kamerabasierte Treffererkennung inklusive Infrarot-Beleuchtung, ein Kalibierungsverfahren, die Verarbeitung und Bereitstellung der Daten für Anzeige, Analyse und Trainingsauswertung innerhalb des TARGETMASDR-Systems und ist geeignet für Schießstände, mobile Trainingsanlagen und Testumgebungen.
Welche Trainingsformen lassen sich damit unterstützen?
Die Lösung eignet sich für statische und dynamische Zielprogramme, interaktive Szenarien, zeitabhängige Übungen sowie dokumentierte Trainings- und Prüfabläufe.
Warum ist die Auswertung so wichtig?
Erst die strukturierte digitale Trefferauswertung macht aus einzelnen Treffern verwertbare Trainingsdaten. Das ist entscheidend für Feedback, Vergleichbarkeit, Leistungsbeurteilung, Dokumentation und die objektive Bewertung von Schiessübungen.
Lässt sich eine solche Lösung an kundenspezifische Anforderungen anpassen?
Ja. Zielbilder, Bewertungslogiken, Trainingsprogramme und sogar die Geometrie der Treffererkennungsanlage lassen sich je nach Anwendung, Anlagenbreite und Ausbildungsziel individuell anpassen.
